Как отличить качество геомембраны （一）

Как отличить качество геомембраны （一）

(一) о процессе производства материалов

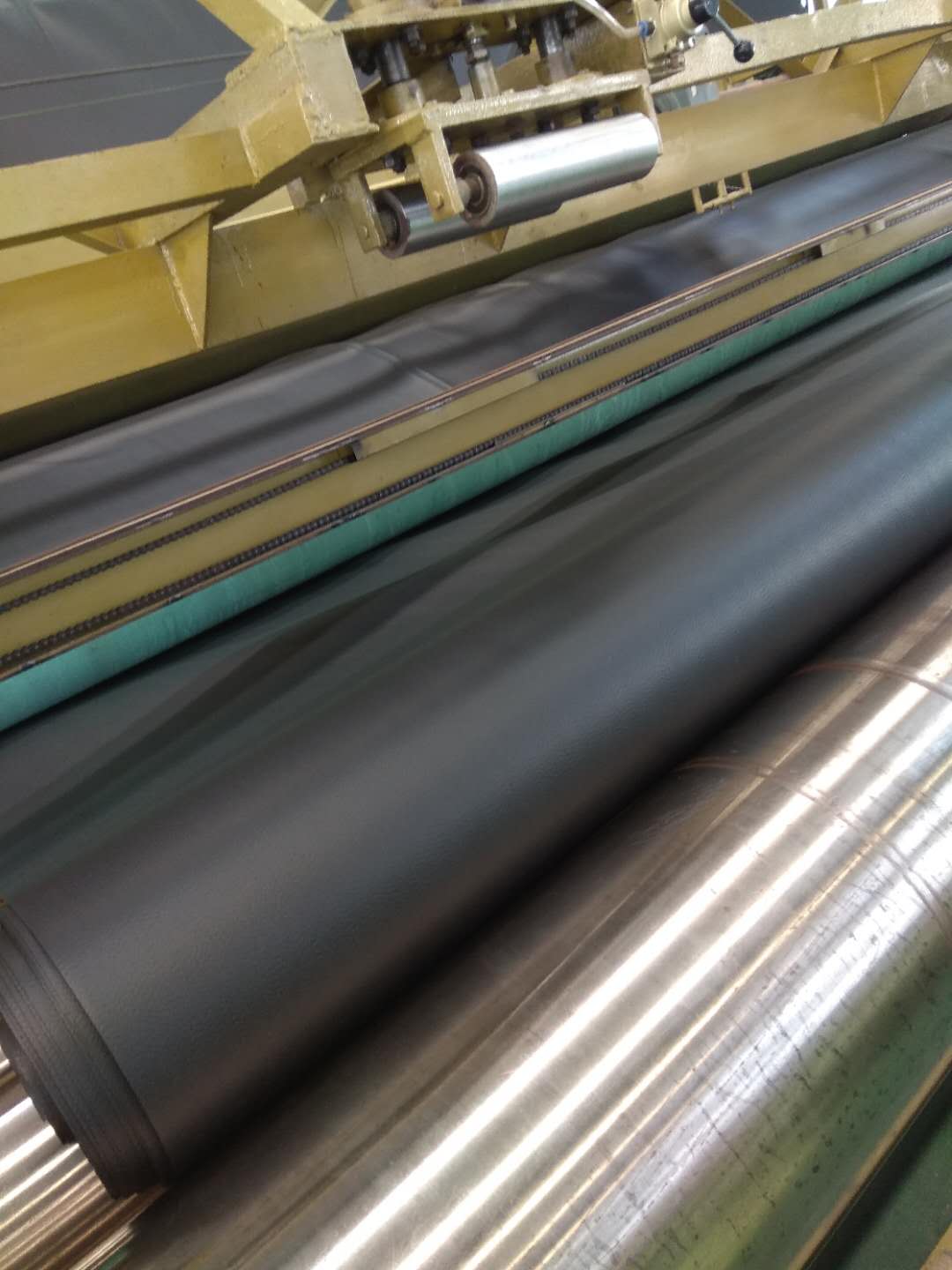

В процессе производства геомембраны из ПЭНД в настоящее время существует два метода производства в отечественном и международном масштабе, а именно: процесс экструзии с раздувом и экструзия плоского слоя. В настоящее время 85% существующих линий по производству геомембран и большинство новых линий по производству геомембран в мире являются линиями по производству раздувных пленок. Это связано с тем, что процесс выдувной пленки имеет следующие преимущества по сравнению с процессом плоской экструзии:

1) Для гладкой геомембраны:

Требования к сырью для геомембранной смолы различны в двух разных производственных процессах. Индекс расплава полимерного материала в процессе плоской экструзии обычно составляет 0,11 г / 10 мин (метод испытания ASTM D1238 Cond. E), а индекс расплава исходного материала смолы процесса выдувной пленки обычно составляет 1,0 г. / 10 мин (метод испытания ASTM D1238 Cond. E).

Это связано с тем, что процесс производства пленки с раздувом предъявляет более высокие требования к смоляному сырью, а индекс расплава сырья выше. Растяжимость растяжимой пленки геомембранных продуктов, полученных этим способом, также лучше. Геомембранные продукты, полученные этим способом, производятся. Свойства растяжения и удлинения также лучше. От фактического уровня строительства, геомембрана HDPE с лучшими характеристиками удлинения при растяжении может лучше выдерживать внешнюю нагрузку (свалка, тяжелое машинное оборудование и т. Д.).

2) Для грубой геомембраны:

Процесс выдувной пленки - это одностадийный метод формования. Шероховатая поверхность геомембраны формируется путем добавления газообразного азота во время производства, и готовый продукт представляет собой единое целое, и шероховатые пятна не легко отпадают.

Процесс плоской экструзии является двухстадийным методом формования. После того, как производство гладкой геомембраны завершено, шероховатая поверхность формируется на гладкой поверхности путем распыления грубых частиц. Готовый продукт не является цельным материалом, и шероховатые пятна легко отваливаются, что значительно увеличивает вероятность возникновения оползневых аварий. Секс последствия невообразимы.

Кроме того, что более важно, процесс выдувной пленки может производить геомембранные изделия с шероховатой поверхностью с более высокой матовой высотой, регулируя давление и направление азота в соответствии с различными топографическими требованиями различных проектов полигона. Большая, лучшая устойчивость склона и более высокий коэффициент безопасности, чтобы он мог лучше соответствовать техническим требованиям.

Например, в стандартном индексе высота шероховатой поверхности шероховатой геомембраны составляет 0,25 мм, а процесс выдувной пленки может давать шероховатые геомембранные изделия толщиной 0,5 мм (обычно используемые) и 0,75 мм (обычно используемые), а плоская экструзия дефекты самого процесса, процесс имеет большие ограничения, а шероховатая поверхность шероховатой геомембраны неуправляема. Кроме того, шероховатая поверхность шероховатой геомембраны, полученной в результате процесса плоской экструзии, и сама пленка не являются цельными, и шероховатые пятна легко отслаиваются. Из прошлого опыта геомембранные продукты, полученные методом плоской экструзии, обычно не рекомендуются.
